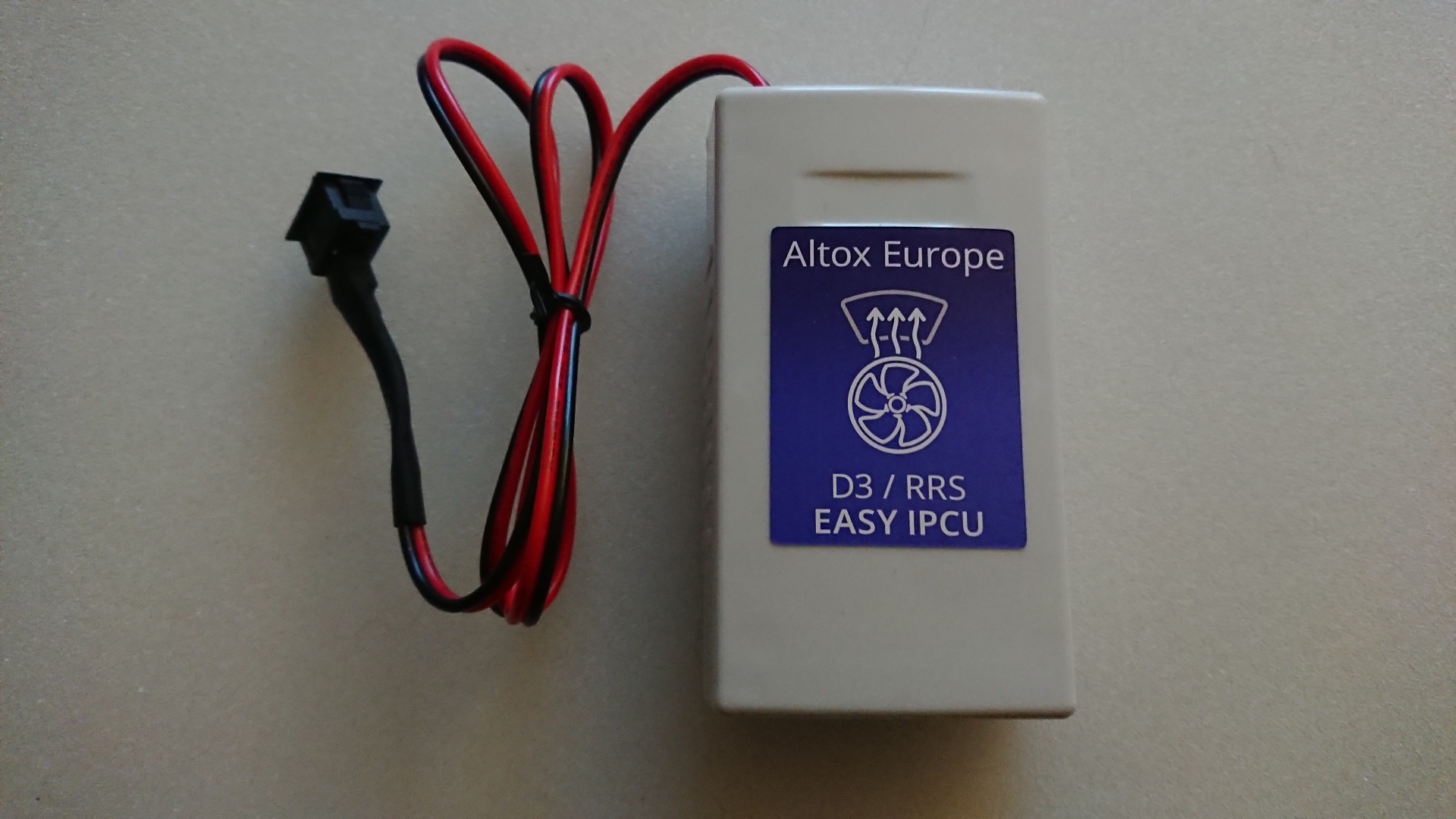

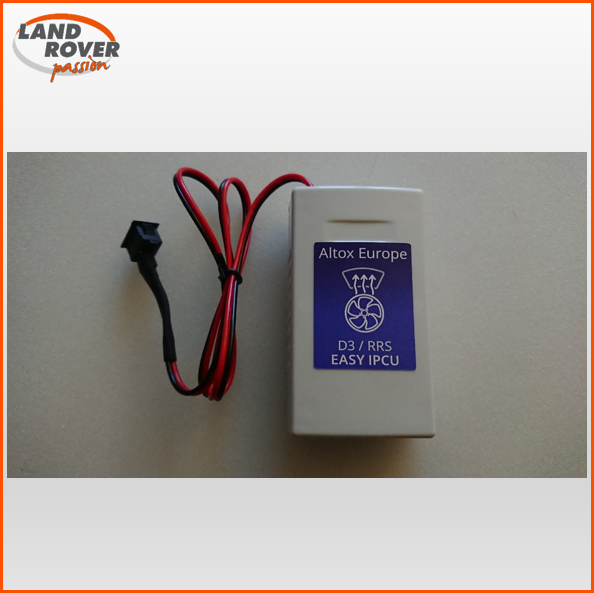

Altox Easy IPCU

151,64 IVA Esclusa

Il modulo ALTox Europe Easy ICPU per Land Rover Discovery 3 & Range Rover Sport (MY2005-2009) estensione le funzionalità del modulo di gestione del Webasto  ALTox WBUS- 5. Utilizzato in abbinata, Easy ICPU consente infatti di poter accendere le ventole interne e riscaldare a veicolo spento anche l’abitacolo.

Easy ICPU è compatibile anche ad altri dispositivi generici abilitati a controllare il Webasto ThermoTop V installato sui veicoli Land Rover Discovery 3 e la Range Rover Sport.

  • Facile da installare
  • Attivazione controllata automaticamente dal modulo ALTox wBUS-5

Solo 1 pezzi disponibili

Descrizione

ALTOX Easy IPCU, per riscaldare l’abitacolo della tua auto anche a motore spento!

GESTIONE INTELLIGENTE DELLE VENTOLE INTERNE

Il modulo Altox Easy IPCU per Discovery 3 / Range Rover Sport MY2005/2009 attiva le ventole interne del riscaldamento dell’abitacolo.

Quando controllato da un modulo ALTox W-bus 5, è possibile vincolare l’avvio di Easy IPCU al raggiungimento di una determinata temperatura del liquido di raffreddamento riscaldato dal Webasto. In questo modo è possibile evitare sprechi di energia e attivare le ventole solo quando comincerà realmente a uscire aria calda. La temperatura di avvio consigliata è compresa tra i 40 e i 50 gradi centigradi e il comando da inviare via SMS al modulo Altox per impostare la funzionalità è LTEPM1:XX (sostituire XX con il valore di temperatura desiderata).

Con questa impostazione è possibile impostare la velocità delle ventole a velocità 1 o 2.

In caso Easy IPCU sia controllata dal altri dispositivi che non possono ritardare il tempo di accensione, si consiglia di impostare le ventole a velocità 1.

Per un corretto funzionamento del sistema si raccomanda di mantenere la batteria sempre in ottimo stato di carica.

GESTIONE DEI FLUSSI D’ARIA

Il modulo Altox Easy IPCU impedisce che l’auto chiuda automaticamente le bocchette di aerazione dopo circa due minuti dallo spegnimento del veicolo. In questo modo, all’attivazione del modulo la distribuzione dell’aria sarà la stessa impostata dall’utente prima di spegnere l’auto.

Per un riscaldamento ottimale dell’abitacolo, occorre impostare la temperatura del comando del Clima al massimo affinché lo scambiatore di calore sia completamente aperto e, se necessario, dirigere la distribuzione dell’aria verso il parabrezza. Si sconsiglia di utilizzare il comando di sbrinamento veloce in quanto con questo programma la temperatura è fissa e lo scambiatore di calore non è completamente aperto perdendo efficacia.

COMMUTAZIONE ESTATE/INVERNO

Ad ogni riaccensione il veicolo effettua un controllo e una calibrazione delle bocchette di aerazione ma, non potendole controllare rileva e memorizza un codice di errore rilevabile dai sistemi di diagnosi.  Tale errore è del tutto innocuo, non invalidante e può essere ignorato. Durante il periodo estivo o di non utilizzo, il modulo Altox Easy IPCU può essere commutato in modalità “Estate” mediante l’interruttore in dotazione nel kit. L’interruttore può essere installato sia nel cassetto portaoggetti (è necessario un foro) o può semplicemente essere nascosto dietro il rivestimento della consolle centrale, rimovibile in pochi secondi senza strumenti.

ATTIVAZIONE DEL MODULO

Il modulo Altox Easy IPCU può essere attivato da un dispositivo esterno in due differenti modi selezionabili tramite lo switch interno:

  • Metodo A = +12 volt (un solo cavo)
  • Metodo B = +12 volt e Massa come segnale di controllo (impostazione di fabbrica)

Collegamento con ALTox wBUS-5

  1. Posizionare lo switch interno su B
  2. Collegare i cavi bianco e giallo di Altox Easy IPCU a i cavi bianco e giallo del modulo ALTox wBUS-5

Collegamento con BAS-FBHIC3

  1. Posizionare lo switch interno su A
  2. Collegare il cavo bianco di Altox Easy IPCU al cavo marrone del modulo BAS-FBHIC3

Collegamento con Bells Intelligent FBH controller o altri controller non dotati di Output

  1. Posizionare lo switch interno su A
  2. Collegare cavo bianco di Altox Easy IPCU direttamente al Webasto (connettore superiore sinistro, cavo nero)

Collegamento al Timer Ovale Webasto 1533

Per il collegamento al timer Webasto 1533 utilizzare il Pin 2 (Out / nero) che fornisce la necessaria tensione di commutazione

INSTALLAZIONE DEL MODULO

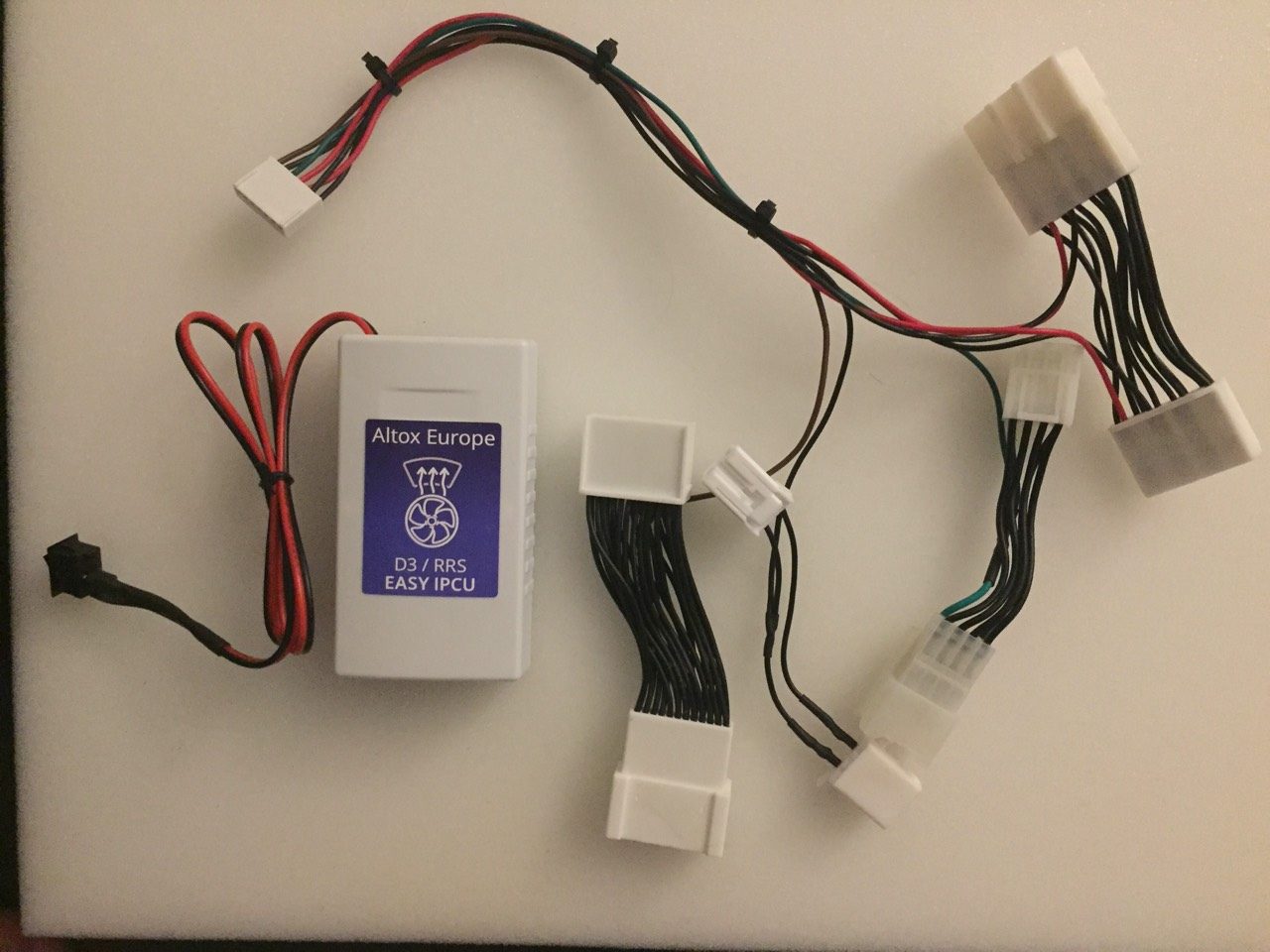

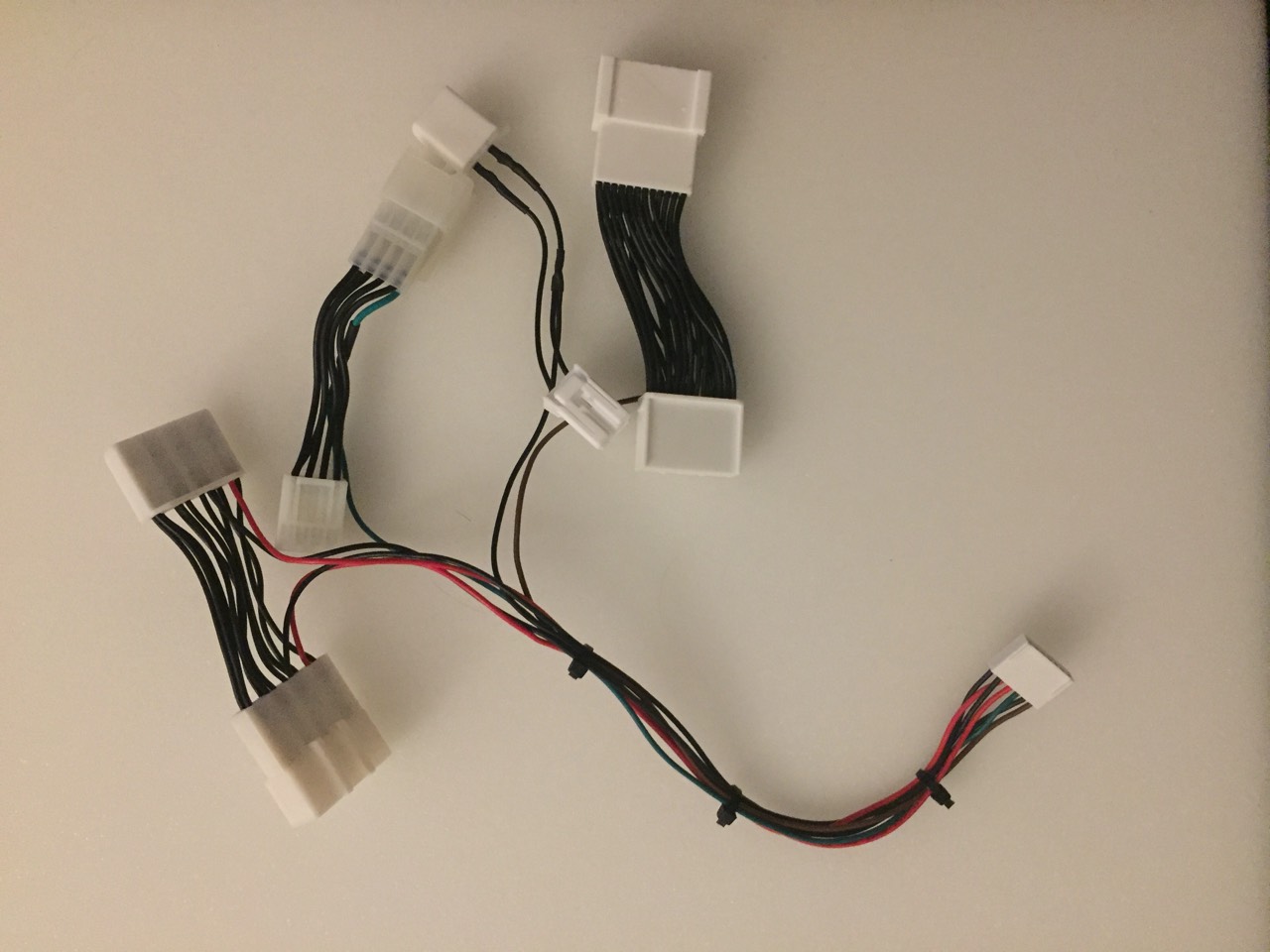

L’installazione del modulo Altox Easy ICPU si effettua sfruttando i cablaggi presenti dietro il quadro di comando del climatizzatore. Il kit è completamente plug & play per tutte le vetture dotate anche di sedili riscaldabili. Per quelle che ne sono sprovviste è necessario tagliare un cavo del cablaggio bypass fornito con il kit per collegarlo ad un positivo sotto quadro (p. es. +12v dell’accendisigari).

Manuali e guide Altox

Informazioni aggiuntive

Peso 0,200 kg
Dimensioni 20 × 20 × 5 cm
